오염방지용 기능성 집수구(Type-B)

공법의특징
  • 무용접 제작방식
  • 공장주문 및 현장제작의 혼용방식
품질관리/시공성
  • 오염방지 집수구 사용으로 친환경 배수시설
  • 재상용이 가능함 (조립방식)
안전성/미관
  • 배수구 이음장치가 고무로 형성되어 교량 진동 및 신축에 따른 문제점 해소
  • 현장조립방식으로 미관리 양호
기능성/경제성
  • 집수구의 자체 필터에서 오염물질제거의 역할
        - 배수관 막힘 현상이 없어 원할한 배수기능
       - 강우시 하천으로 유입되는 오염물질 절감 효과
       - 교량 상부로 수시 접근이 가능하며 간편하게 청소가능
  • 재사용이 가능함(조리방식)
  • 굴곡 이음부를 쉽게 분리, 조립하여 퇴적물 제거등 유지관리가 용이
  • 유지보수 비용이 저렴

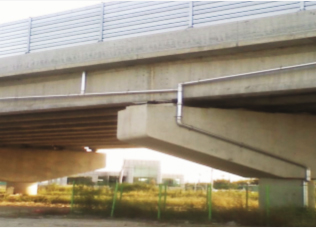

교량 점검통로

  • 교량이 가설되어 있는 주변의 지형 또는 공간적 여건 등으로 인하여 별도의 장비 없이는 접근이 어려운 주요 교량부재에 접근시설을 설치하여 근접점검과 유지관리를 용이하게 하기 위한 시설

이동식 사다리

점검계단
  • 유효폭
  • 60Cm 정도

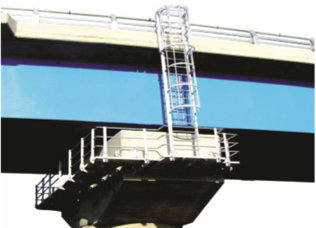

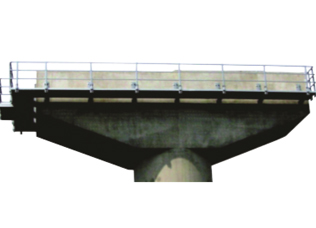

점검통로
  • 통로
  • 유효폭 :80~100Cm 정도
  • 유효폭은 구조체(교각 및 교대) 벽면으로부터 난간내측까지 거리임
  • 난간
  • 유효폭 : 100Cm 이상
  • 난간레일 :3단
  • 레일수직간격:30~35Cm
  • 출입사다리
  • 발판폭: 50Cm
  • 원형지지대 내경 : 60Cm

교량부 선배수 시스템

* 교면배수 집수구가 아닌 난간하부 횡배수관으로 1차 배수 후
후면 측구 개념의 선형(Linear) 배수 시설을 설치하여 배수하는 시스템
⇒ 선(線) 배수
선배수 시스템 개요

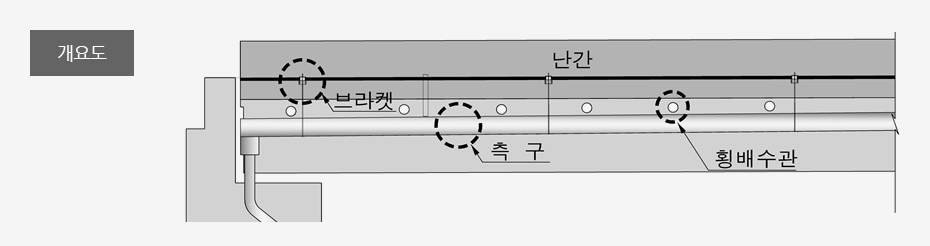

개요도

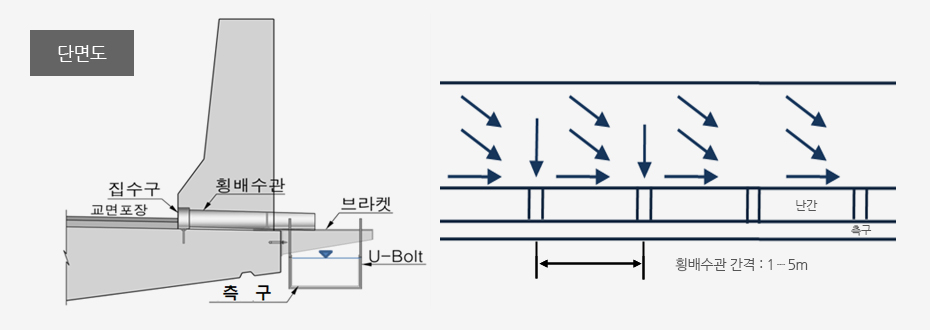

단면도

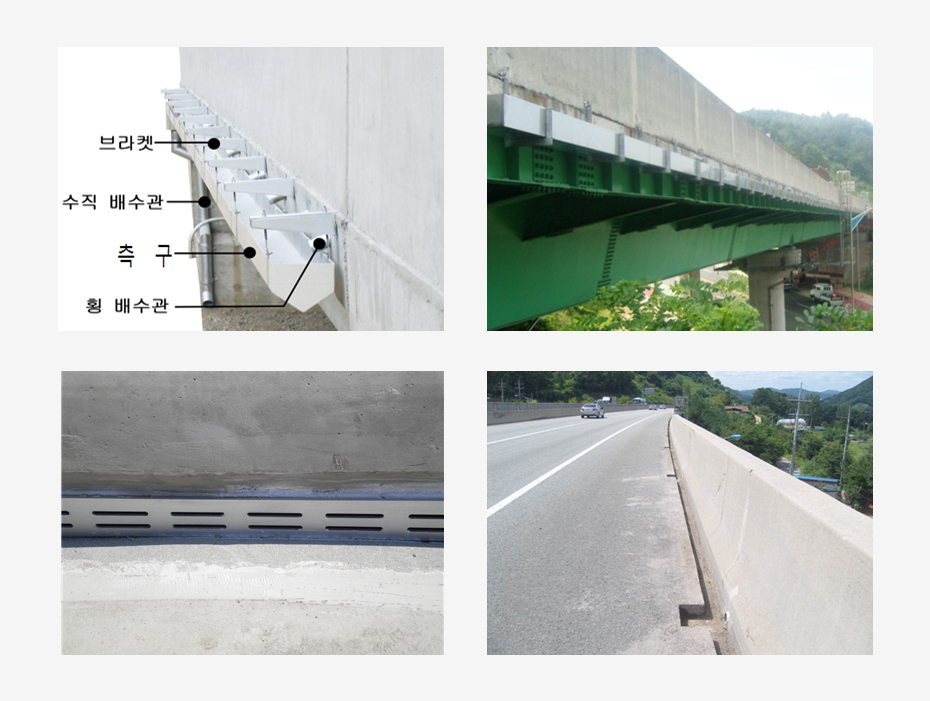

선배수 시스템 검토
  • 배수 기본원리(점배수와 동일원리 적용)
BMF에 대한 안내입니다
구 분 선(線) 배 수 비고
길 어 깨
통 수 량
Qmax = A × V = 0.8 × A × 1/n × R2/3 × I1/2
배수효율(E) · E = Rf E0 + Rs Es Rf 집수구 전면에 흐르는 유량중 집수구 유출유량비율 Rs 측면흐름 유량중 집수구 유출유량비율 E0 전체 길어깨유량에 대한 집수정 전면 흐름 유량의 비율 Es 전체 길어깨유량에 대한 집수정 전면 이외흐름 유량의 비율
유출량(QI) · QI(㎥/sec) = E × Qmax
배 수 구
설치간격
· S = (3.6×106×Qi)/(C×r1×W)
